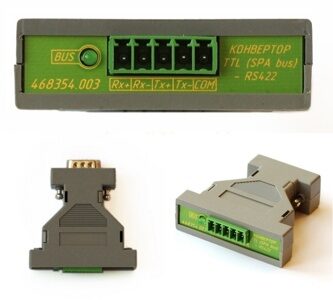

Конвертор TTL – RS422
Конвертор TTL – RS422 предназначен для двунаправленного преобразования сигналов интерфейса TTL в сигналы пятипроводного интерфейса RS422 с гальванической развязкой при организации линии обмена данными между микропроцессорным устройством РЗА (МП РЗА) и микропроцессорным контроллером АСУ ТП.
 |
Основные параметры:
| Количество каналов преобразования интерфейса TTL-RS422 |
1 |
|
Максимальная скорость передачи, бит/с, не выше
|
115200
|
|
Тип соединения интерфейса RS422
|
разъёмный клеммник
|
| Линия связи интерфейса RS422 |
пятипроводная |
|
|
Подключение:

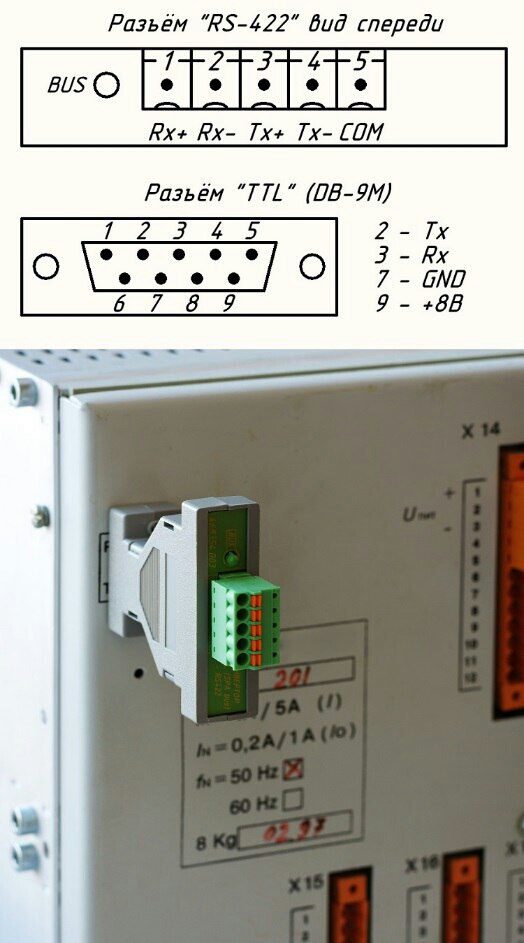

- Конвертор подключается к разъёму TTL МП РЗА и крепится при помощи винтов.
Условия эксплуатации:
- температура окружающего воздуха от минус 20 до плюс 60°С;
- относительная влажность воздуха до 80 % при температуре 35°С и отсутствии конденсации влаги;
- атмосферное давление от 630 до 804 мм рт. ст.
Характеристики электропитания:
Конвертор удовлетворяет требованиям ГОСТ 12.2.007.0-75 по способу защиты от поражения электрическим током для приборов класса III и обеспечивает пожарную безопасность, как в нормальном, так и в аварийном режимах работы.
|
 |
Комплект поставки:
| Наименование |
Обозначение |
Кол-во |
Примечание |
| Конвертор |
НПШК.468354.003 |
1 |
TTL – RS422
|
| Паспорт |
НПШК.468354.003 ПС |
1 |
|
| Клеммная колодка |
15EDGK-3.81-05P |
|
|
| Клеммная колодка * |
FK-MCP 1,5/5 ST 3,81 |
|
По запросу |
| Пакет с защелкой |
ПНД 70х100 |
1 |
|
| |
