SCADA NPT Expert

ПТК NPT Expert - программно-технический комплекс, разработанный ГК «ЭнергопромАвтоматизация», для АСУ ТП, систем телемеханики (ТМ), систем обмена технологической информацией с Автоматизированной системой Системного оператора (СОТИ АССО), систем автоматизированного управления (САУ) и систем сбора и передачи информации (ССПИ) энергообъектов любых классов напряжения.

Основой комплекса является отечественная SCADA - система - SCADA NPT Expert с уникальными возможностями по интеграции микропроцессорных устройств различных производителей, а также с поддержкой различных программных модулей расширения, в том числе модулей анализа аварийной информации, автоматизированных бланков переключений и удаленного телеуправления.





Программно-технический комплекс NPT Expert создан в соответствии с особенностями отечественной энергетики и отвечает всем современным стандартам, в том числе стандарту МЭК 61850.

Преимущества SCADA NPT Expert

• Полностью отечественная разработка
• Учитывает особенности российской энергетики
• Модульный принцип построения системы
• Сжатые сроки конфигурирования программного обеспечения
• Интуитивно понятный интерфейс с широкими возможностями для самостоятельной настройки
• Реализация большинства существующих протоколов обмена, в том числе МЭК 61850, возможна интеграция устройств с не типовыми протоколами обмена данными
• Гибкая ценовая политика;
• Масштабируемость системы на любом уровне
• Возможность гибкого конфигурирования SCADA-системы для использования ее на разных уровнях иерархии (подстанционный уровень, уровень РЭС, ДП и т.д.)
• Построение системы производится с максимальным учетом особенностей объекта
• Предоставление технического сопровождения в короткие сроки



Функции SCADA NPT Expert

• Сбор и регистрация информации об аварийных и установившихся процессах в реальном масштабе времени
• Комплексная обработка информации
• Архивирование информации

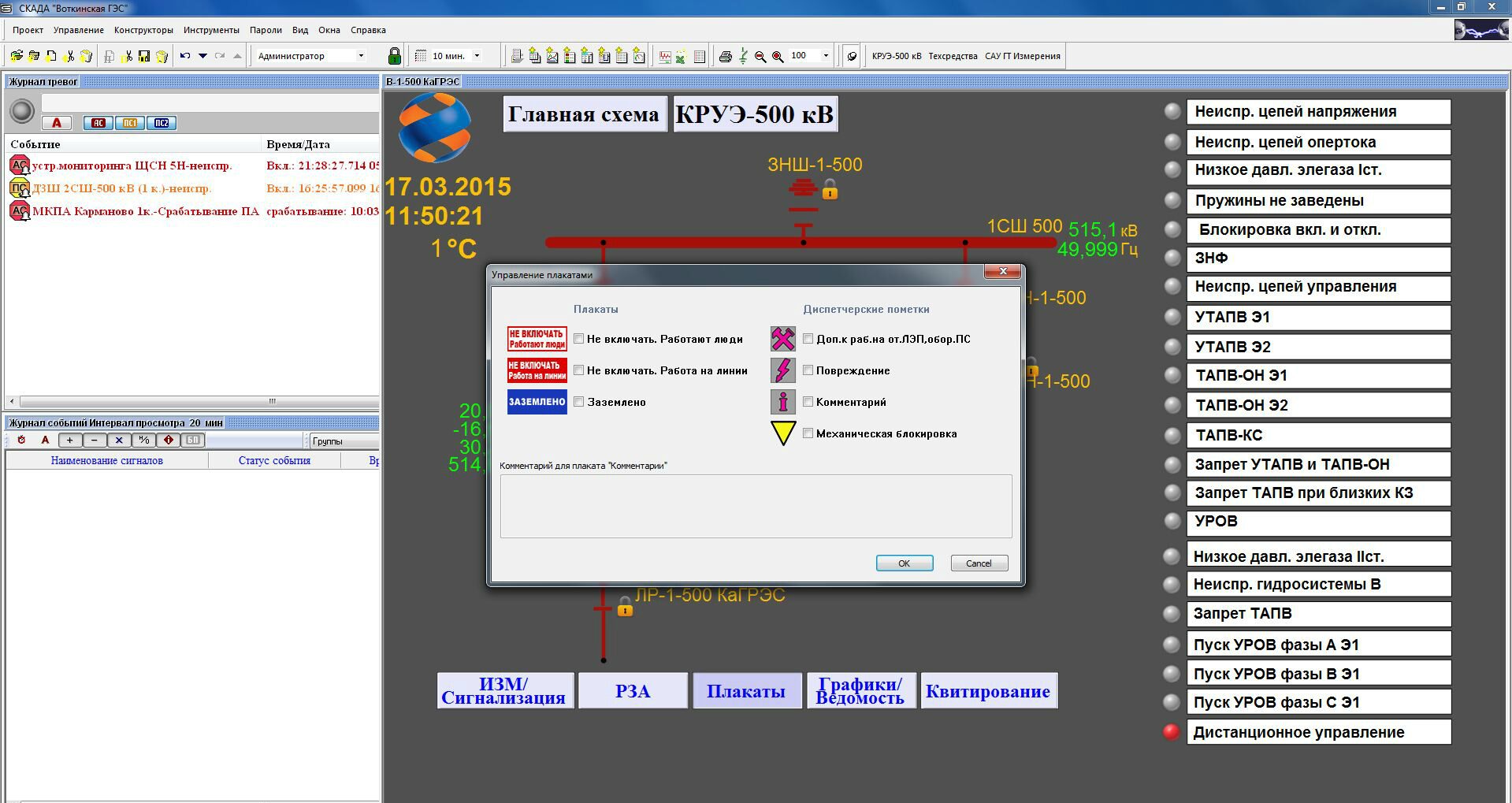

• Отображение информации в графических и табличных формах
• Управление энергетическим объектом
• Анализ установившихся режимов и аварийных процессов
• Создание различных отчётных документов и ведомостей по состоянию энергообъекта

SCADA NPT Expert включает в себя:

1. комплекс ПО станционного контроллера связи и управления (СКСУ);

2. комплекс ПО сервера;

3. комплекс ПО рабочих станций.



Дополнительные модули SCADA NPT Expert/Plus:

✔ модуль поддержки автоматизированных бланков переключений;

✔ модуль логической обработки информации.



Служебное программное обеспечение  SCADA NPT Expert/Plus -  комплекс инженерного ПО.



SCADA NPT Expert для Высокоавтоматизированной подстанции

«Высокоавтоматизированная подстанция» – технология, системы автоматизации и управления которой построены на базе открытых стандартов МЭК 61850 с использованием инновационных способов сбора и обработки информации. Реализация технологии предполагает глубокое внедрение информационных и коммуникационных технологий для управления энергообъектами.

В SCADA NPT Expert реализована поддержка протокола MMS ISO 9506 в соответствии со стандартом МЭК 61850-8-1. Основное назначение протокола MMS - сбор данных телесигнализации и телеизмерений, а также передача команд телеуправления. Модель данных в устройствах NPT соответствует требованиям стандарта МЭК 61850. Имена логических узлов определяются в соответствии со Стандартом и отображают функции энергосистемы. Такой подход обеспечивает простоту расширения, модернизации системы и ее информационную интеграцию в системы верхнего уровня, в том числе с использованием описания CIM-модели.

ГК «ЭнергопромАвтоматизация» первая в России осуществила промышленное внедрение инновационного комплекса на базе технологии «Высокоавтоматизированная подстанция» на объекте генерации. На данном объекте впервые был проведен комплекс натурных испытаний оборудования. В период проведения эксперимента была обеспечена совместная работа интеллектуальных электронных устройств семи отечественных и зарубежных производителей по стандарту МЭК 61850. Устройства были интегрированы в SCADA NPT Expert, и информация с них была доступна на АРМ.

Программный комплекс SCADA NPT Expert внесён в единый реестр российских программ для электронных вычислительных машин и баз данных Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации.
