NPT RPA

Интеллектуальное электронное устройство РЗА и ТМ для ячеек 6-35 кВ

Преимущества

• Три устройства в одном: измерительный преобразователь, устройство сопряжения с объектом, терминал релейной защиты и автоматики;
• Модульное исполнение: возможность замены отдельных модулей (в том числе в «горячем режиме»), меньший объем ЗИП на объекте;
• Глубокая диагностика: диагностика модулей, каналов управления, внутренних связей, каналов передачи данных и др.;
• Современные коммуникационные возможности: поддержка протоколов МЭК 61850, МЭК 60870-5-101/104 для обмена данными, поддержка интеграции других устройств;
• Надежная многопроцессорная архитектура: коммуникационный процессор, процессор ввода/вывода дискретных сигналов, алгоритмический процессор.

Функции защиты

• Направленная или ненаправленная токовая отсечка (ТО) от междуфазных коротких замыканий;
• Направленная или ненаправленная четырёхступенчатая максимальная токовая защита (МТЗ) от междуфазных коротких замыканий. МТЗ предназначена для защиты от междуфазных коротких замыканий и перегрузки защищаемого присоединения. Ступени имеют независимую или зависимую (инверсную, сильно инверсную, чрезвычайно инверсную) времятоковую характеристику. Возможно использовать МТЗ совместно с пусковым органом по напряжению;
• Направленная или ненаправленная токовая отсечка (ТО) от коротких замыканий на землю в сетях с заземленной нейтралью;
• Направленная или ненаправленная четырёхступенчатая токовая защита нулевой последовательности (ТЗНП) от коротких замыканий на землю в сетях с заземленной нейтралью;
• Логическая защита шин. ЛЗШ предназначена для ускорения действия МТЗ ввода при коротком замыкании на шинах присоединения. Подключение цепей логической защиты шин может быть выполнено параллельным или последовательным соединением;
• Автоматический ввод ускорения любых ступеней МТЗ и ТЗНП при включении выключателя;
• Блокировка МТЗ и ТЗНП при бросках тока намагничивания;
• Защита от обрыва фазы и несимметрии нагрузки (ЗОФ). ЗОФ выполняется с контролем соотношения токов прямой и обратной последовательностей;
• Защита по току обратной последовательности с независимой или зависимой времятоковой характеристикой;
• Защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
• Защита от однофазных замыканий на землю (ОЗЗ) по току основной частоты;
• Защита от однофазных замыканий на землю по напряжению 3U0 или Un;
• Защита от однофазных перемежающихся замыканий на землю;
• Защита от дуговых замыканий. Реализована логика отключения с контролем протекания тока повреждения и применением внешних датчиков дуги;
• Защита от снижения/повышения напряжения;
• Защита от снижения/повышения частоты;
• Защита при пуске двигателя. Функция контролирует затяжные пуски асинхронных двигателей;
• Защита от заклинивания ротора;
• Защита по скорости изменения частоты;
• Формирование сигнала УРОВ при отказах контролируемого выключателя. Устройство обеспечивает формирование выходного сигнала на отключение смежного выключателя при срабатывании защиты и отказе контролируемого выключателя;
• Контроль исправности цепей напряжения (КЦН);
• Контроль цепей ТТ;
• Контроль износа выключателя.

Функции автоматики

• Функции автоматики управления выключателем (АУВ);
• Одно- или двукратное АПВ;
• Автоматическое включение резервного питания (АВР) с функцией восстановления нормального режима (ВНР);
• Операции отключения и включения выключателя по внешним командам (в том числе и дистанционным) с защитой от многократных включений выключателя;
• Возможность подключения внешних защит (например, газовой);
• Исполнение внешних сигналов (например, АЧР, ЧАПВ, САОН и пр.);
• Возможность реализовать АЧР и ЧАПВ с применением защитных функций от снижения частоты;
• Контроль уровня активной и реактивной мощности.

Функции регистратора аварийных событий

• Возможности пуска по заданным условиям:
  • U_A, U_B, U_C;
  • U₁, U₂, 3U₀;
  • I_A, I_B, I_C;
  • I₁, I₂, 3I₀;
  • f;
  • дискретный сигнал;
  • ручной (программный);
  • внутренний логический.
• Ведение журнала событий.

Дополнительные функции РЗА

• Быстрая свободно программируемая логика (не более 5 мс на выполнение одного алгоритма);
• Наличие быстродействующих гибких функций по току, напряжению, мощности и частоте (по повышению или понижению параметра относительно заданной уставки с программно-задаваемым гистерезисом);
• Дистанционное задание или изменение внутренней конфигурации (ввод/вывод защит и автоматики, изменение заранее созданных конфигураций автоматики, выбор защитных характеристик и т.д.);
• Дистанционный ввод и энергонезависимое хранение уставок защит и созданных конфигураций автоматики;
• Блокировка всех выходов при неисправности устройства для исключения ложных срабатываний.

Функции АСУ ТП и ТМ

• Ввод информации телеизмерения текущих значений тока и напряжения;
• Ввод информации телесигнализации о состоянии дискретных сигналов с регистрацией событий с точностью привязки событий ко времени не хуже 1 мс;
• Вывод команд телеуправления;
• Прием и передача данных о состоянии дискретных и аналоговых сигналов по сети Ethernet по протоколу МЭК 61850-8-1 (GOOSE);
• Интеграция микропроцессорных устройств через интерфейсы RS 422/485, Ethernet с использованием протоколов МЭК 61850-8-1 (MMS), МЭК 60870-5-101/103/104, Modbus и др.;
• Локальная архивация и буферирование данных о произошедших событиях;
• Расчет режимных параметров и интегральных значений по данным о текущих значениях тока и напряжения;
• Технический учет электрической энергии;
• Выполнение алгоритмов свободно программируемой логики;
• Выполнение алгоритмов блокировки и разрешения управления коммутационными аппаратами (вывод управления, перевод управления в режимы «местное» и «дистанционное», контроль исполнения команд);
• Выполнение алгоритмов оперативной блокировки разъединителей (функция ОБР);
• Предварительная обработка получаемой информации, буферирование и передача на сервер SCADA и/или в СКСУ по сети Ethernet с использованием протоколов TCP/IP МЭК 61850-8-1 (MMS), МЭК 60870-5-104;
• Передача информации в диспетчерские пункты по сети Ethernet с использованием протокола TCP/IP МЭК 60870-5-104 или по RS 422/485 с использованием протокола МЭК 60870-5-101;
• Синхронизация с единым астрономическим временем по протоколам NTP, SNTP, PTP, NMEA или TSIP с точностью привязки не хуже ± 0,5 мс;
• Возможность управления присоединением при наличии передней панели.

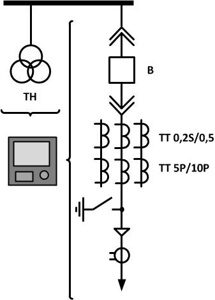

Монтаж устройства:		Структурная схема подключения:
Устройство может устанавливаться как на дверь релейного отсека КРУ, так и на монтажную панель; Устройство может быть укомплектовано выносной панелью индикации и управления. Данная панель предназначена для подключения к многофункциональным контроллерам NPT (до 3-х устройств одновременно), а также к контроллерам других типов.

Выводы:

• Многофункциональное интеллектуальное электронного устройства РЗА и ТМ 6-35 кВ серии NPT отвечает всем современным требованиям к измерительным преобразователям, устройствам РЗА и выносным УСО;
• Устройство позволяет обеспечить комплексный подход для обеспечения функции релейной защиты, автоматизации технологического процесса, сетевой автоматики;
• С учетом применения одного устройства вместо трех позволяет существенно уменьшить количество устройств на энергетическом объекте;
• Различные варианты монтажа и исполнения позволяют устанавливать устройство как в ячейку, так и в составе шкафа;
• Поддержка современных протоколов (МЭК 61850-8-1) позволяет легко интегрировать устройство на любом энергетическом объекте.
