Шкафное оборудование

Все необходимые для автоматизации средства поставляются на объекты в надежных электротехнических конструктивах (шкафах), изготовленных из окрашенной порошковой краской коррозионностойкой листовой стали. Высокая пыле- и влагозащищённость шкафов (до IP55) позволяет устанавливать оборудование на объектах с любыми климатическими условиями без вреда для их функционирования и срока службы.

В своих решениях ГК «ЭнергопромАвтоматизация» использует конструктивы ведущих отечественных фирм-производителей.

Примеры базовых комплектаций технических решений ПТК АСУ ТП ГК «ЭнергопромАвтоматизация»

Шкаф серверного оборудования (ШСО)

Шкафы серверного оборудования (ШСО) обычно выполняются в виде двух одинаковых шкафов, представляющих собой резервированные полукомплекты. Функционал шкафа представлен следующим оборудованием:

  • сервер SCADA. Выполняет сбор и централизованную обработку информации, архивирование и выдачу её на рабочие места операторов для предоставления пользователям системы;
  • сервер ТМ. Выполняет сбор телемеханической информации (ТС, ТИ, АПТС) о состоянии и режимных параметрах объекта управления, дополнительную логическую обработку информации, архивирование и выдачу ее в каналообразующую аппаратуру, в случае ДУ из ДЦ обеспечивает прием и арбитраж команд ДУ;
  • сервер ССАС. Служит для сбора сигналов диагностики и осциллограмм системы автоматической диагностики и повышения эффективности обслуживания устройств РЗА, АСУ ТП и средств измерения ПС;
  • устройства ПДС. Контролируют состояние автоматических выключателей, контактов неисправностей устройств. Так же ПДС используется для передачи сигнала предупредительной и аварийной сигнализации в ГГС ПС, ЦС ПС и УСО, а также для отключения сигнала ГГС с АРМ ОП;
  • система гарантированного питания средств подстанционного уровня;
  • сетевое оборудование;
  • АРМ

Конструктив шкафа выполнен в габаритных размерах: 800х1000х2200 мм (ШхГхВ, включая цоколь 200 мм).

Для небольших объектов существует возможность размещения полукомплектов оборудования в едином конструктиве.

Шкаф контроллеров присоединений NPT BAY для II и III архитектуры построения АСУ ТП (ШКП)

Шкаф контроллеров присоединения (ШКП) для II и III архитектуры построения АСУ ТП предназначен для обмена информацией со шкафами преобразователей дискретных сигналов (ШПДС), с МП устройствами уровня присоединения, реализации алгоритмов ОБР и передачи информации на подстанционный уровень, а также представления информации персоналу (отображения мнемосхем присоединений на панелях управления с возможностью управления).

Состав ШКП – дублированные контроллеры присоединения NPT BAY: основной и резервный (с одинаковым составом модулей и функциями).

Конструктив шкафа выполнен в габаритных размерах: 800х600х2200 мм (ШхГхВ, включая цоколь 200 мм).



Шкаф контроллеров присоединений NPT BAY для I архитектуры построения АСУ ТП (ШКП)

Шкаф контроллеров присоединения (ШКП) для I архитектуры построения АСУ ТП предназначен для сбора аналоговой и дискретной информации о состоянии оборудования одного или нескольких присоединений (в зависимости от класса напряжения), реализации алгоритмов ОБР, реализации команд ДУ и передачи информации на подстанционный уровень, а также представления информации персоналу (отображения мнемосхем присоединений на панелях управления с возможностью управления).

Состав ШКП – один или два контроллера присоединения NPT BAY.

Конструктив шкафа выполнен в габаритных размерах: 800х600х2200 мм (ШхГхВ, включая цоколь 200 мм).

В зависимости от требований существует возможность установки и применения контроллеров, выполняющих функции сбора общестанционных сигналов.



Шкаф измерительных преобразователей (ШИП)

Шкаф измерительных преобразователей (ШИП) предназначен для размещения измерительных преобразователей, осуществляющих измерение параметров режима присоединения, измерение показателей качества электрической энергии (если в шкафу установлены соответствующие устройства) в непрерывном режиме.

В состав шкафа могут входить до 20 измерительных преобразователей.

Конструктив шкафа выполнен в габаритных размерах: 800х600х2200 мм (ШхГхВ, включая цоколь 200 мм).



Шкаф сетевой коммутации (ШСК)

Шкафы сетевой коммутации (ШСК) предназначены для обеспечения взаимосвязи между микропроцессорными устройствами подстанции – создание подстанционной ЛВС (шины станции, шины процесса). Также в функции шкафа входит обеспечение системы единого времени.

В состав ШСК могут входить (в зависимости от кода заказа):

  • сервер времени и оборудование СОЕВ;
  • сетевой экран для подключения смежных подсистем;
  • RedBox подстанционного уровня + коммутатор для связи не PRP сети с сетями PRP А и B;
  • коммутаторы PRP сети А/сети B (в случае небольших подстанций, в одном ШСК допускается организация двух сетей – PRP А и PRP B);
  • оптические кроссы для подключения устройств полевого уровня.

Конструктив шкафа выполнен в габаритных размерах: 800х600х2200 мм (ШхГхВ, включая цоколь 200 мм).

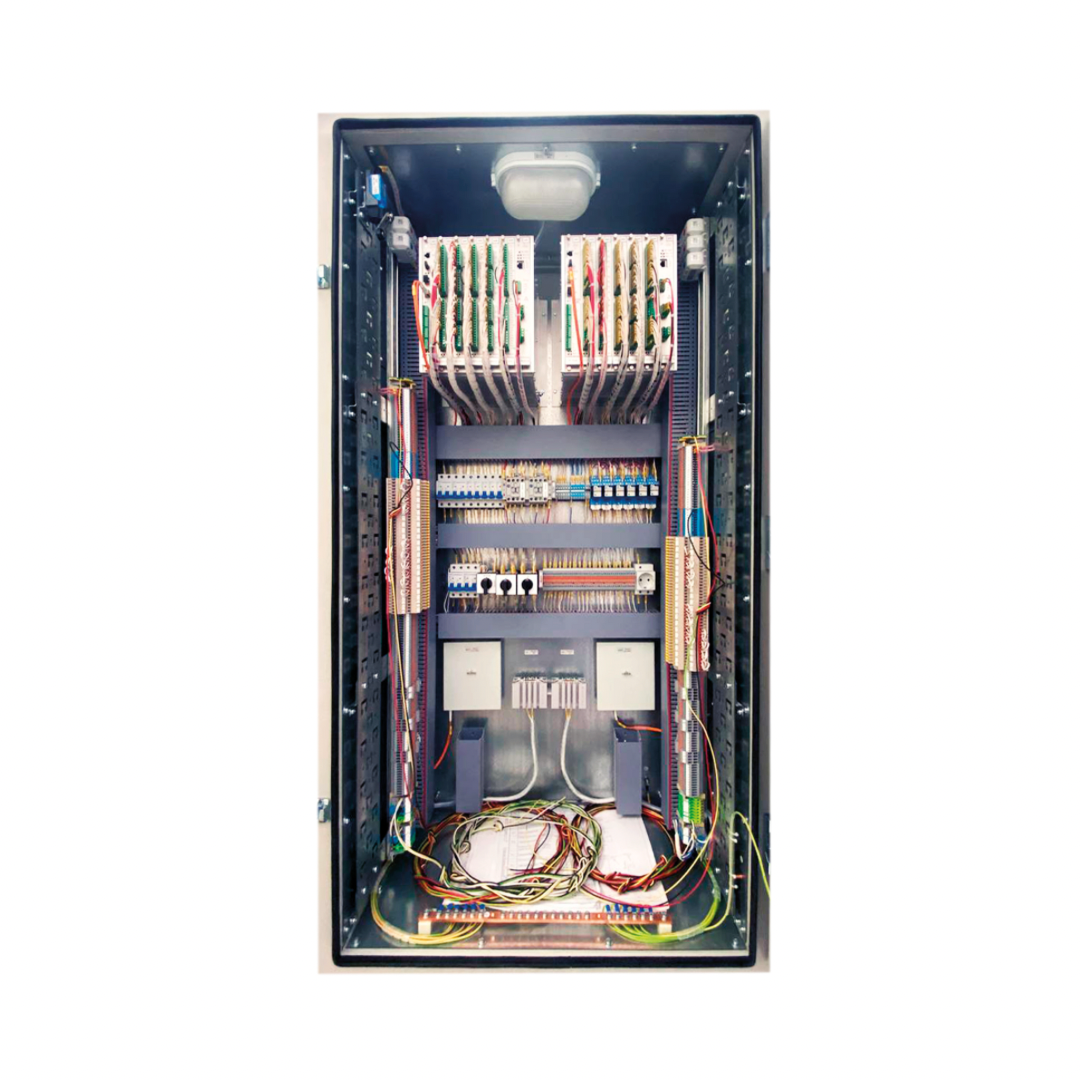

Шкаф преобразователей дискретных сигналов (ШПДС)

Шкаф преобразователей дискретных сигналов (ШПДС) предназначен для сбора дискретных сигналов с первичного оборудования (коммутационное оборудование, маслонаполненное оборудование, а также рядом расположенных ТТ и ТН) и выдачи сигналов управления, передачи информации в цифровом виде другим устройствам (контроллерам присоединения, устройствам РЗА и т.д.).

Место установки ШПДС – открытое распределительное устройство (ОРУ), где располагаются шкафы зажимов и шкафы управления первичным оборудованием.

В состав шкафа входят одно или два устройства ПДС в зависимости от объема и необходимости резервирования собираемых сигналов.

Конструктивное исполнение шкафа – корпус для наружной установки с двойными стенками, охлаждением и обогревом.

Конструктив шкафа выполняется в габаритных размерах (в зависимости от состава оборудования):

  • 800х500х2000 мм (ШхГхВ, включая шкафной постамент высотой 500 мм);
  • 1200х500х2000 мм (ШхГхВ, включая шкафной постамент высотой 500 мм);
  • 1400х500х2000 мм (ШхГхВ, включая шкафной постамент высотой 500 мм).



Шкаф преобразователей аналоговых сигналов (ШПАС)

Шкафы преобразователей аналоговых сигналов (ШПАС) предназначены для сбора аналоговых сигналов с традиционных (электрических) трансформаторов тока и напряжения, установленных на подстанциях, и передачи информации в цифровом виде в шину процесса по протоколу МЭК 61850-9-2.

Шкафы выпускаются в двух исполнениях:

  • ШПАС ТТ – для сбора аналоговых сигналов с измерительных трансформаторов тока;
  • ШПАС ТН – для сбора аналоговых сигналов с измерительных трансформаторов напряжения.

В ШПАС ТТ устанавливаются два устройства ПАС для целей резервирования выходных цифровых SV-потоков. В ШПАС ТН устанавливается одно устройство ПАС.

Место установки ШПАС - открытое распределительное устройство (ОРУ) рядом с ТТ или ТН. При необходимости ШПАС может устанавливаться в помещении КРУЭ (КРУ).

Конструктивное исполнение шкафа для установки на ОРУ - корпус для наружной установки с двойными стенками, охлаждением и обогревом.

Конструктив шкафа выполняется в габаритных размерах: 800х500х2000 мм (ШхГхВ, включая шкафной постамент высотой 500 мм).

Шкаф гарантированного электропитания (ШГП)

Шкаф гарантированного питания (ШГП) является одним из технологически важных компонентов для создания различных Систем, таких как: АСУ ТП, СОТИ АССО, АСУ ЭТО, СКУ ЭЧ ОУ, АСУЭ, АСДУ, ТМ, ССПИ, систем связи и других.

ШГП предназначен для обеспечения бесперебойного питания оборудования Системы в режимах наладки и эксплуатации при долгосрочных нештатных перерывах в питающей сети собственных нужд энегообъекта.

В состав шкафа, в зависимости от требований и конкретной задачи, могут входить:

  • инверторные системы;
  • конверторы;
  • АВР на переменный ток;
  • АВР на постоянный ток;
  • ИБП;
  • аккумуляторные батареи;
  • различные вспомогательные системы.

Конструктив шкафа выполняется в габаритных размерах в зависимости от состава оборудования и выполняемых функций:

  • 600х1000х2200 мм (ШхГхВ, включая цоколь 200 мм);
  • 800х1000х2200 мм (ШхГхВ, включая цоколь 200 мм);
  • 800х600х2200 мм (ШхГхВ, включая цоколь 200 мм).
